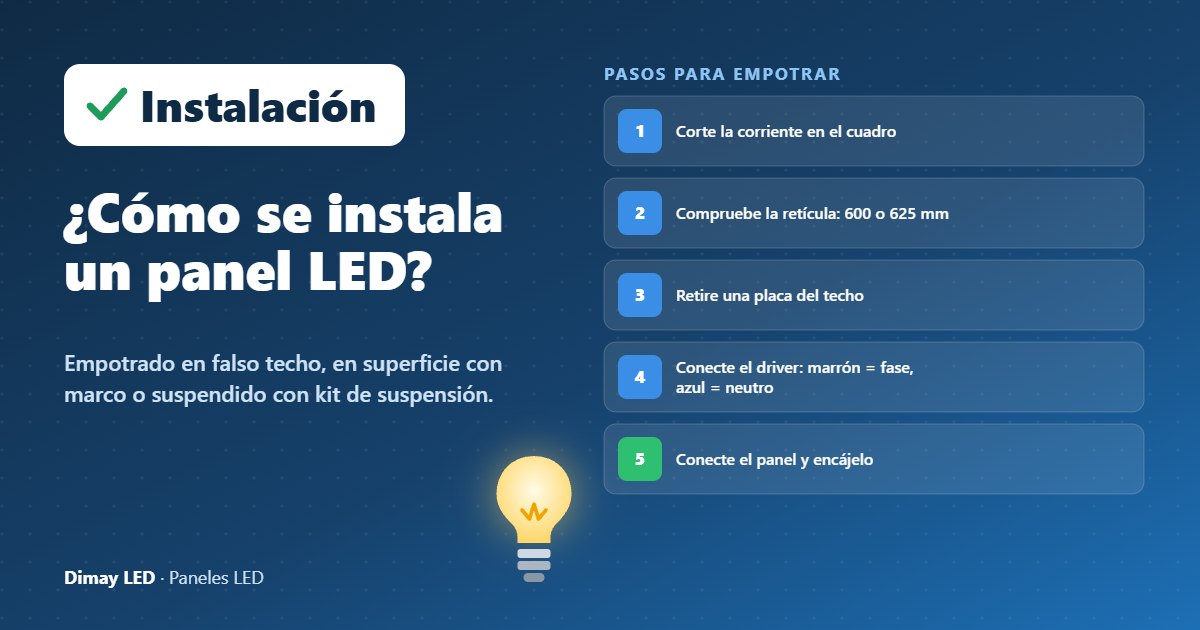

Infografía: ¿Cómo se instala un panel LED?

Un panel LED se instala de tres maneras: encajado en un falso techo modular, con un marco de superficie sobre un techo fijo o suspendido con un kit de suspensión. En un falso techo es lo más sencillo: basta con sustituir una placa del techo por el panel. Deje la conexión eléctrica en manos de un profesional si no tiene experiencia.

Instalador trabajando en el techo subido a una escalera
Corte siempre primero la corriente antes de instalar un panel LED.

Preparación

  • Corte la corriente en el cuadro eléctrico.
  • Compruebe la medida de la perfilería del techo: 600 mm (panel de 60x60 cm) o 625 mm (panel de 62x62 cm).
  • Compruebe si el panel incluye el driver y si el panel debe ser regulable.

Método 1: empotrado en un falso techo modular

  1. Levante una placa del techo y sáquela de la perfilería.
  2. Conecte el driver a la red eléctrica (marrón = fase, azul = neutro, amarillo/verde = tierra).
  3. Conecte el driver al panel mediante el conector.
  4. Coloque el driver sobre el techo junto a la abertura, no directamente sobre el panel.
  5. Introduzca el panel inclinado en la perfilería y apóyelo plano sobre los perfiles.

Método 2: en superficie con un marco

  1. Atornille tres lados del marco de superficie al techo con tacos adecuados para el material.
  2. Pase el cable y coloque el driver dentro del marco.
  3. Conecte el panel y deslícelo dentro del marco.
  4. Monte el cuarto lado para cerrar el marco.

Método 3: suspendido con un kit de suspensión

Fije los anclajes al techo, cuelgue el panel de los cables de acero y ajuste la altura. Utilice un kit de suspensión adecuado al peso y al tamaño del panel.

Consejos de seguridad

Trabaje siempre sin tensión, utilice el driver suministrado o el prescrito y siga las instrucciones del fabricante. Vea nuestros paneles LED y accesorios para paneles.

Preguntas frecuentes

¿Puedo instalar yo mismo un panel LED?

Encajarlo es sencillo, pero encargue la conexión a la red eléctrica a un profesional si no tiene experiencia.

¿Dónde coloco el driver?

Junto al panel sobre el falso techo o dentro del marco de superficie, no directamente sobre la parte trasera del panel, para que el calor pueda disiparse.

¿Un panel de 60x60 cabe en cualquier falso techo?

Solo en una perfilería de 600 mm. Para una perfilería de 625 mm necesita un panel de 62x62 cm.
